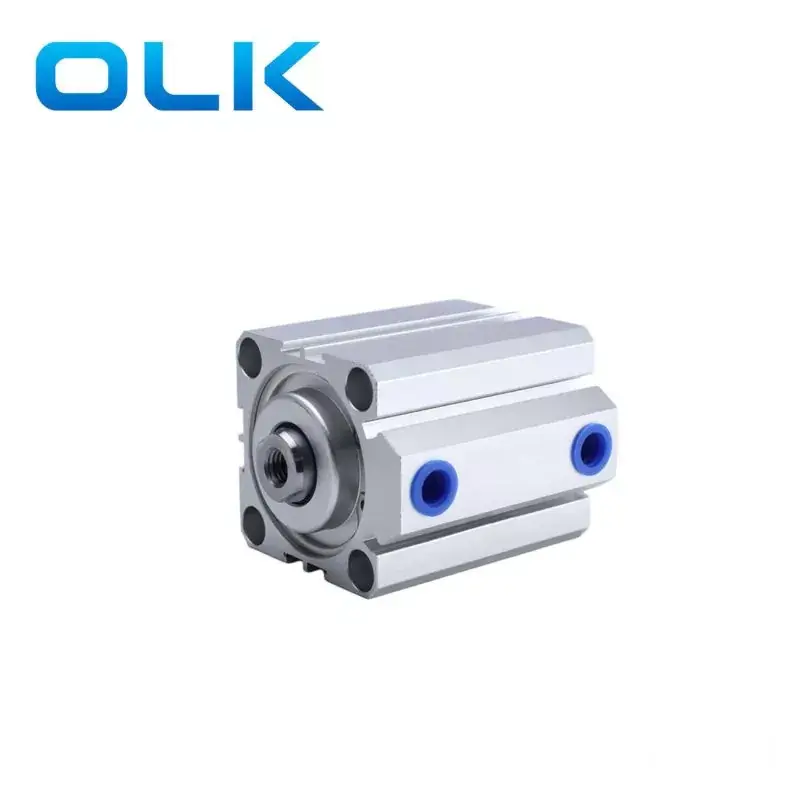

„Ouleikai“ (OLK) SDA serijos plonas cilindras pasižymi ypač plonu dizainu, todėl jis tinka naudoti ribotai, turinčioms ribotą vietą, leidžiančią montuoti ir valdyti siaurose vietose. Nepaisant mažo dydžio, SDA plono tipo cilindras pasižymi puikiu našumu, įskaitant greitą atsaką, stabilią veikimą ir didelio tikslumo padėties nustatymo galimybes.
Ploname cilindro korpuse aplink jį yra magnetinio jungiklio lizdai, todėl patogu įdiegti artumo jungiklius. Esant tokioms funkcijoms kaip linijinis stumimas ir pasukimas, ji turi stiprų pritaikomumą ir gali būti naudojama komponentų valdymui elektroniniuose įrenginiuose, tokiuose kaip atviras/atidus CD pavarų ir transmisijos valdymo valdymas spausdinimo įrangoje.
OLK pneumatinė kompanija pagamino SDA seriją ultragarsinis cilindras ilgą laiką veikia stabiliai, nereikia dažnai priežiūros ar pakeitimo.
Kinijos ouleikai pneuamtic stabili operacija SDA serija Plono cilindro produkto charakteristikos
SDA plono cilindro simbolis:
| Užsakymo kodas: | ||||||||
| SDA |
S | 20 | X | 30 |
|
|
|
|
| Sdad | S | 20 | X | 30 |
|
|
|
|
| SDAJ | S | 20 | X | 30 | - | 30 | B |
|
|
Modelis: |
Magnetas | Kiaurymės dydis |
|
Stoke |
|
Reguliuojamas insultas |
Sriegio tipas |
Sriegio tipas |
| Liūdna: plonas cilindras (dvigubas ACID) |
Tuščias: be magneto |
|
|
|
|
10: 10 mm | Tuščias: patelių siūlas |
Tuščias: pt |
| SSA: plonas cilindras (vienas vaidinimasis) |
S: su magnetu |
|
|
|
|
20: 20 mm |
B: vyriškas siūlas |
T: npt |
| STA: Plonas cilindras (vienas vaidybos pulkas) |
|
|
|
|
|
30: 30 mm |
N: Nėra siūlų |
G: G. |
| SDAD: plonas cilindras (dvigubas strypas) |
|
|
|
|
|
40: 40 mm |
|
|
| SDAJ: plonas cilindras (dvigubo strypo reguliuojamas taktas) |
|
|
|
|
|
50: 50 mm |
|
|
1. Atitinka įmonės standartus.
2. Cilindro korpusas ir galinė dangtis, taip pat stūmoklio ir stūmoklio strypas yra kniedžiami, kad būtų kompaktiška ir patikima konstrukcija.
3. Cilindro gręžinyje apdorojamas valcavimas, po kurio atliekamas kietas oksidacijos apdorojimas, užtikrinant atsparumą dilimui ir ilgaamžiškumui.
4. Stūmoklio antspaudas priima specialią dvipusės sandarinimo struktūrą, kompaktišką dydį, su alyvos kaupimo funkcija.
5. Kompaktiška struktūra efektyviai taupo diegimo vietą.
6. Magnetinių jungiklių grioveliai yra pateikti aplink cilindro korpusą, kad būtų galima patogiai įrengti artumo jungiklius.
7. Galima pasirinkti įvairias cilindrų tipų specifikacijas.
|
Kiaurymės dydis (mm) |
12 |
16 |
20 |
25 |
32 |
40 |
50 |
63 |
80 |
100 |
|
Veikimo režimas |
Dvigubas vaidinimas |
|||||||||
|
Vienkartinis persikėlimas / atskiras vaidybos įvadas |
- |
|||||||||
|
Darbinė terpė |
Išvalytas oras |
|||||||||
|
Darbinis slėgis |
Dvigubas vaidinimas: 0,1–1,0 MPa (14–145psi) |
|||||||||
|
Vienkartinis vaidinimas: 0,2–1,0 MPa (28–145psi) |
||||||||||
|
Įrodymo slėgis |
1,5 MPa (215 psi) |
|||||||||
|
Darbinės temperatūros diapazonas |
'-20-80 ℃ |
|||||||||
|
Darbo greičio diapazonas |
Dvigubas vaidinimas: 30–500 Vienvietis vaidinimas: 50–500 |
|||||||||
|
Buferio režimas |
Avarijos pagalvėlė |
|||||||||
|
Uosto dydis |
M5x0.8 |
PT1/8 |
PT1/4 |
PT3/8 |
||||||
